  • LY42NT1P-CM三菱plc晶体管输出模块
  • 编号:LY42NT1P-CM
  • 类别:三菱配件及周边
  • 评价:( 0 ) 条
  • 点击:12458
LY42NT1P-CM三菱PLC晶体管输出模块,深圳海蓝机电专业从事原装进口三菱plc、三菱变频器、三菱触摸屏、三菱伺服电机,机器人等三菱代理,并为您提供准确的现场技术服务!服务热线:0755-88356415。

产品介绍

LY42NT1P-CM三菱plc晶体管输出模块,海蓝机电为您提供专业三菱plc选型、三菱plc报价和现场技术支持,海蓝机电拥有优秀的技术团队,承接三菱plc编程等技术项目,服务热线:400-8819-130、0755-88356415。

【详细介绍】

LY42NT1P-CM价格,LY42NT1P-CM供应商,LY42NT1P-CM现货,LY42NT1P销售
LY42NT1P-CM参数说明:晶体管输出64点、DC12~24V 0.1A/1点,2A/1公共端、响应时间1ms、漏型、32点1公共端、40针连接器*2排

三菱PLC晶体管模块LY42NT1P-CM产品规格说明:

【输出点数】:64点
【额定负载电压】:DC10.2V~28.8V
【最大负载电流】:0.1A/1 点,2A/1公共端
【最大浪涌电流】:有过负载保护功能的电流限制
【OFF时泄漏电流】:0.1mA以下
【ON时最大电压降】:DC0.1V(TYP.) 0.1A,DC0.2V(MAX.)0.2A
【响应时间】:OFF→ON:0.5ms以下、ON→OFF:1ms以下( 额定负载,电阻负载)
【浪涌抑制器】:齐纳二极管
【保险丝】:无
【外部供应电源】:
    电压:DC10.2V~28.8V(脉动率5%以内)
    电流:9mA(DC24V时)
【绝缘耐压】:AC560Vrms/3循环(标高2000m)
【绝缘电阻】:由绝缘电阻计10MΩ以上
【噪声耐量】:
    模拟器噪声500Vp-p,噪声宽度1μs
    通过噪声频率25~60Hz的噪声模拟器
【保护等级】:IP2X
【公共端方式】:32点1公共端(公共端端子:1A01、1A02、2A01、2A02)
【输出输出占用点数】:64点(I/O分配:输出64点)
【保护功能】:
    过负载保护功能:过电流检测,过负载保护时限制电流1~3A/1点,以1点为单位动作
    过热保护功能:以1点为单位动作
【外线连接方式】:40 针连接器
【DC5V内部消耗电流】:190mA(TYP.全点ON)
LY42NT1P外形尺寸】:90(H)*28.5(W)*117(D)mm
LY42NT1P重量】:0.12kg

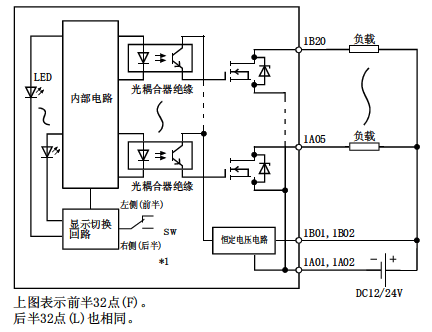

LY42NT1P电路结构:

LY42NT1P电路结构

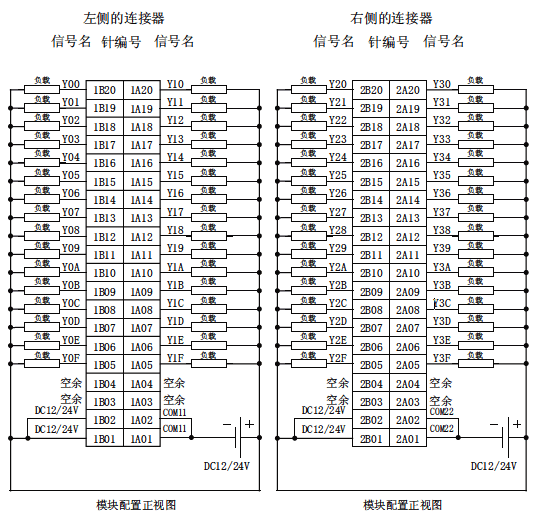

LY42NT1P端子连接图:

LY42NT1P端子连接图

【产品介绍】

LY10R2 240VAC/24VDC,16点,无保险丝
LY41NT1P 12/24VDC,32点,带短路保护
LY42NT1P 12/24VDC,64点,带短路保护

L系列是可配用CPU模块的总线输入模块,输入模块的响应时间可以改变

LX40C6 24VDC,16点 LX41C4 24VDC,正/负 公共端,32点
LX42C4 24VDC,正/负 公共端,64点

电源模块是向可编程控制器的各模块提供DC5V电源的模块

L61P 100-240VAC 输入 / 5VDC 5A 输出
L63P 24VDC 输入 / 5VDC 5A 输出

串行通讯口模块是用串行通信电路线RS232、RS422、RS485与外围设备相连接,实现与外部设备进行数据交换的模块。

LJ71C24 串行 RS232,1通道,RS422/485,1通道
LJ71C24-R2 串行 RS232,2通道
