三菱FX3U系列PLC输出接线方法

点击:48688 日期:2017-06-15 选择字号:

三菱FX3U系列PLC输出接线方法

不管使用哪种型号的三菱PLC,都需要掌握其接线方式,明白三菱PLC所接电源是多少,知道怎么把信号接入到PLC里面,怎么用PLC的输出信号来控制负载,模拟量信号的输入和输出怎么接,等等我们都需要掌握,在了解接线方式前,我们需要先了解三菱PLC的型号,清楚了型号后我们才能够更好的来接线。如图所示为三菱FX3U系列PLC的型号说明

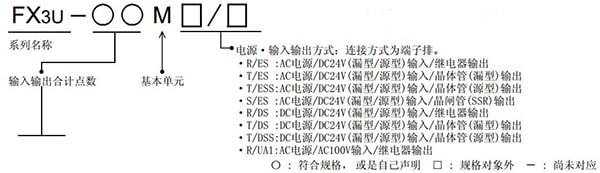

三菱FX3U系列plc型号说明

从上图型号说明中我们可以看出对于三菱FX3U系列PLC来说, 他的输出分为继电器输出和晶体管输出和晶闸管输出。而晶体管输出可以分为源型输出和漏型输出两种类型。

继电器输出接线:如果是继电器输出的三菱FX3U系列PLC在接线的时候应该注意电压的范围,对于直流应使用DC30V以下,对于交流应使用AC240V以下的电源。

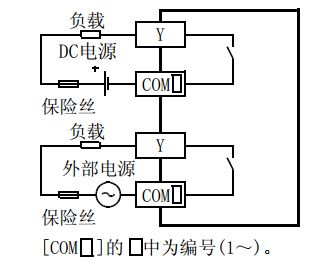

三菱plc接线图如图所示:

三菱plc输出接线

因其为继电器输出型,所以对于电压的接法来说,在接线的时候可以不考虑正负的问题。

晶体管输出:

晶体管输出的PLC其输出所接电源为DC5V~Dc30V。如何来判断其是源型输出还是漏型输出呢?主要有一下两个方面图所示:


1、对照上图型号说明,根据型号判断:T/ES:表示漏型输出,T/ESS:表现源型输出。

2、根据公共端来判断:对于漏型输出,公共端为负,用的是Com表示。而对于源型输出,公共端为正,用+V表示。

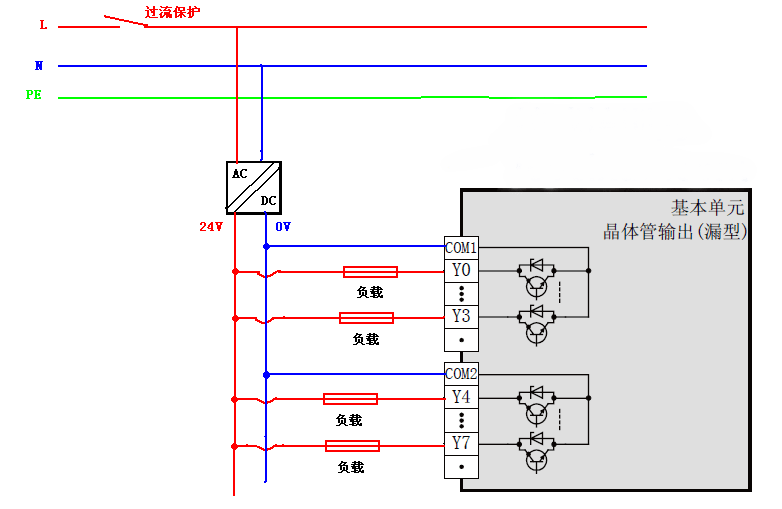

漏型接线:

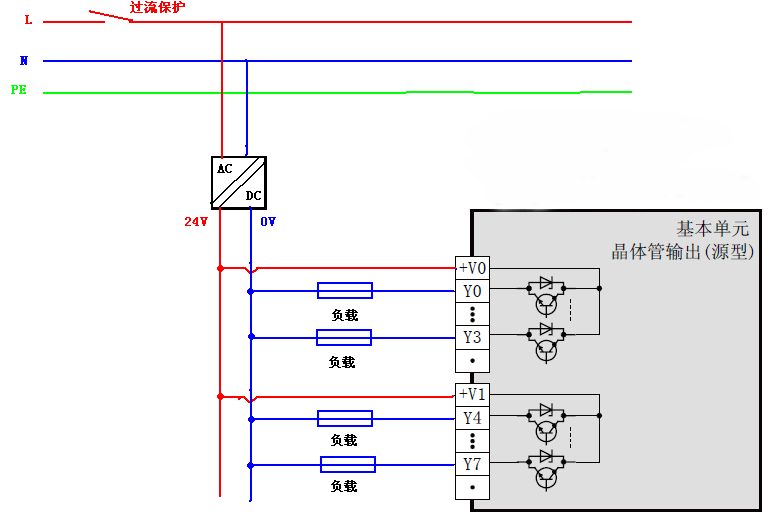

源型接法:


晶闸管输出:

使用电源为AC100V或是AC200V,因使用的是交流电源,所以在接线的时候可以不考虑正负方向。

晶闸管三菱PLC的型号为S/ES


    以上便是三菱FX3U系列PLC输出接线方法,希望对您能有所帮助。更多精彩实用的三菱plc技术资讯,请访问海蓝机电官网!
