    本次项目用到三菱的PROFIBUS-DP 主站模块(QJ71PB92V)和34台三菱A800系列变频器、15台伟创大功率变频器进行通讯。可以进行频率和自动启停的控制。
调试中遇到的问题:
1、三菱PLC主站模块和伟创变频器的PROFIBUS-DP卡通讯的不上。
2、三菱的主站模块同时连接34台三菱变频器和15台伟创变频器时通讯不上。
3、大功率伟创变频器的运行时和会干扰通讯,造成通讯的不稳定。
解决方案:
1、三菱的主站模块要和从站进行通讯,首先要在主站的配置中添加从站的DP板卡的配置文件。因为伟创的板卡使用的是西门子的风格,所以在配置完成后,读出和写入的数据会发生高低字节错位的情况,
所以在写入频率和读取频率的时候要把高低字节分开进行处理,然后再进行数据处理,最终才能正常的通讯。

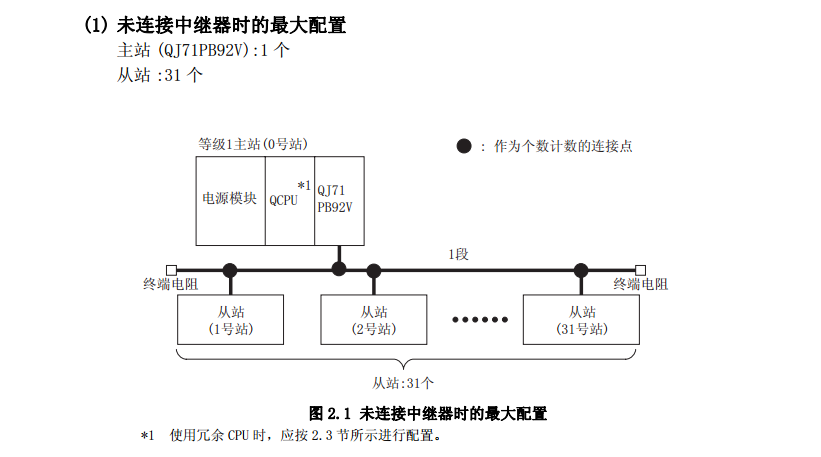

2、因为在PROFIBUS-DP通讯中,每 1 段的允许连接个数:主站 *1 + 从站 + 中继器 =32 个。系统中从站的个数超过了31个,所以需要添加中继器,来放大通讯中的信号。并且要在末端把终端电阻拨上去,PROFIBUS的通讯电缆要用专用的通讯电缆,使线缆的阻抗和终端电阻的阻抗相匹配。
 三菱PLC主站模块与三菱变频器通讯的应用

3、整套系统中伟创的变频器的功率都很大,最大的达到了200KW,所以在大功率变频器运行时,会有很强的干扰信号,会造成通讯中断或通讯异常。先把通讯速率降低,然后把微创变频器和三菱变频器分开,用两个PROFIBUS-DP主站模块QJ71PB92V进行控制,把电源线尽可能的远离通讯线缆,并且做好接地处理,这样就会大大的降低干扰。
